انتخاب بهترین ابزار انگشتی کارباید برای ماشین‌کاری دقیق CNC: ویژگی‌ها و برندهای برتر

در دنیای پیشرفته‌ی ماشین‌کاری و تولید صنعتی امروز، دستیابی به دقت بالا، سرعت بی‌نظیر و کیفیت سطح عالی، حرف اول را می‌زند. در این میان، ابزارهای برشی نقشی حیاتی ایفا می‌کنند و ابزار انگشتی(فرز انگشتی)، به‌ویژه نوع کارباید آن (“ابزار انگشتی کارباید” یا “فرز انگشتی کارباید”)، به عنوان یکی از پرکاربردترین و مؤثرترین این ابزارها، ستون فقرات بسیاری از عملیات فرزکاری CNC مدرن محسوب می‌شود. اما چه چیزی این ابزارها را تا این حد متمایز می‌کند؟ چگونه بهترین نوع آن را برای کاربرد خاص خود انتخاب کنیم؟ و کدام تولیدکنندگان در این عرصه پیشرو هستند؟

ابزار انگشتی کارباید چیست؟

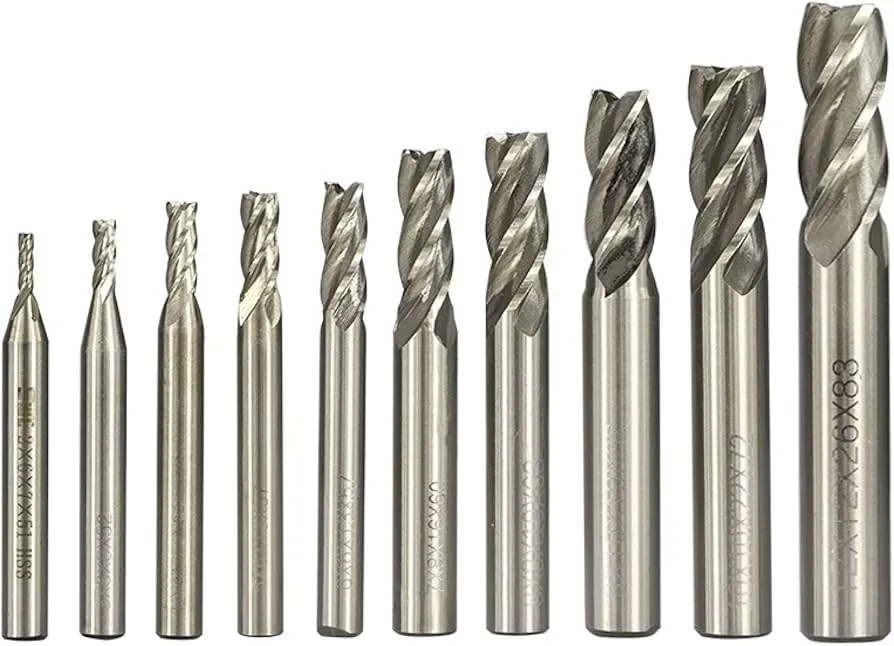

ابزار انگشتی کارباید (Carbide End Mill)، نوعی ابزار برشی دوار است که عمدتاً در دستگاه‌های فرز CNC (کنترل عددی کامپیوتری) و گاهی در دستگاه‌های فرز دستی برای برداشتن مواد از قطعه کار و ایجاد شکل، شیار، حفره یا پروفیل مورد نظر استفاده می‌شود. وجه تمایز اصلی این ابزارها، جنس آن‌هاست: تنگستن کارباید

تنگستن کارباید(Tungsten Carbide):

تنگستن کارباید یک ماده کامپوزیتی (ترکیبی) بسیار سخت است که از ذرات ریز تنگستن کارباید (WC) تشکیل شده که توسط یک فلز بایندر (معمولاً کبالت – Co) به هم متصل شده‌اند. این ساختار منحصر به فرد، خواص فوق‌العاده‌ای به این ابزارها می‌بخشد:

1. سختی بسیار بالا

2. مقاومت عالی در برابر سایش

3. مقاومت حرارتی بالا

4. صلبیت بالا

تفاوت کلیدی با HSS

در حالی که ابزارهای انگشتی HSS هنوز هم کاربردهای خود را دارند (به خصوص در ماشین‌های با صلبیت کمتر یا برای مواد نرم‌تر و با هزینه اولیه پایین‌تر)، ابزارهای کارباید به دلیل مزایای ذکر شده، انتخاب اول برای ماشین‌کاری‌های با کارایی بالا، مواد سخت و نیاز به دقت و کیفیت سطح عالی هستند.

مهم‌ترین انواع فرز انگشتی کارباید و کاربرد آن‌ها

انتخاب هندسه صحیح ابزار، اولین قدم برای دستیابی به یک ماشین‌کاری دقیق و با کیفیت است که در ادامه به معرفی رایج‌ترین آن‌ها می‌پردازیم:

• فرز انگشتی سرتخت کارباید: ابزار اساسی برای ایجاد سطوح صاف، شیارزنی دقیق و دیواره‌های عمودی.
• فرز انگشتی سرگرد (بال نوز): ایده‌آل برای ماشین‌کاری سه‌بعدی، قالب‌سازی و خلق پیچیده‌ترین کانتورها.
• انگشتی پخ زن: ابزاری تخصصی برای پرداخت لبه‌ها، ایجاد پخ در زوایای مختلف (مانند ۴۵ یا ۶۰ درجه).
• انگشتی تیپ کارباید: برای کاربردهای خاص و دقیق ماشین‌کاری که نیاز به هندسه نوک متفاوت دارند.

 ویژگی‌های فنی و هندسه ابزار انگشتی کارباید

انتخاب صحیح یک ابزار انگشتی کارباید نیازمند درک ویژگی‌های فنی و هندسه آن است. این پارامترها تاثیر مستقیمی بر عملکرد، طول عمر و کیفیت نهایی کار دارند:

۱. تعداد پره‌ها (لبه‌های برشی – Flutes)

• دو پره (۲ Flute): فضای بیشتری بین پره‌ها برای خروج براده وجود دارد. ایده‌آل برای مواد نرم‌تر مانند آلومینیوم و پلاستیک، و عملیات شیار زنی (Slotting) که حجم براده‌برداری بالاست.

• سه پره (۳ Flute): تعادلی بین قابلیت خروج براده و استحکام ابزار برقرار می‌کند. مناسب برای شیارزنی و پروفیل‌تراشی در فولادها و آلومینیوم.

• چهار پره (۴ Flute): استحکام بیشتری دارد و امکان استفاده از نرخ پیشروی بالاتر را فراهم می‌کند. کیفیت سطح بهتری ایجاد می‌کند. ایده‌آل برای پروفیل‌تراشی و پرداخت‌کاری در فولادها و مواد سخت‌تر.

• پنج، شش یا بیشتر (Multi-Flute): برای پرداخت‌کاری نهایی با سرعت بالا و دستیابی به بهترین کیفیت سطح در مواد سخت طراحی شده‌اند. لرزش را کاهش می‌دهند اما نیاز به مدیریت دقیق براده دارند.

۲. زاویه مارپیچ (Helix Angle)

زاویه مارپیچ، زاویه‌ی پره‌ها نسبت به محور طولی ابزار است:

• زاویه کم (معمولاً ۱۵-۲۵ درجه): استحکام لبه برشی را افزایش می‌دهد، مناسب برای مواد سخت و خشن‌کاری.

• زاویه استاندارد (معمولاً ۳۰-۳۵ درجه): کاربرد عمومی، تعادل خوبی بین استحکام و خروج براده ایجاد می‌کند.

• زاویه زیاد (معمولاً ۳۸-۴۵ درجه و بالاتر): برش نرم‌تری ایجاد می‌کند، کیفیت سطح را بهبود می‌بخشد و برای مواد نرم‌تر مانند آلومینیوم و پرداخت‌کاری مناسب است. نیروی محوری بیشتری ایجاد می‌کند.

• زاویه مارپیچ متغیر (Variable Helix): برای کاهش لرزش در حین ماشین‌کاری طراحی شده است، به خصوص در برش‌های عمیق یا مواد مستعد لرزش.

همان‌طور که در تصویر بالا می‌بینید، دو زاویه مختلف (a° و b°) برای دندانه‌های فرز نشان داده شده که به صورت متغیر از نوک به انتهای ابزار تغییر می‌کنند. این تغییر تدریجی زاویه مارپیچ دندانه‌ها به کاهش ارتعاشات و بهبود عملکرد برش کمک می‌کند.

زاویه مارپیچ متغیر باعث می‌شود که نیروی وارد بر ابزار به‌طور یکنواخت‌تر توزیع شود و در نتیجه، فرآیند برش صاف‌تر و دقیق‌تر انجام شود. این ویژگی در فرزهای با عملکرد بالا به‌ویژه در سرعت‌های بالا اهمیت زیادی دارد.

۳. هندسه لبه برنده:

• مرکز بر

• غیر مرکز بر

۴. پوشش‌ها:

پوشش‌ها لایه‌های بسیار نازک (چند میکرون) از مواد سرامیکی سخت هستند که روی سطح ابزار کارباید اعمال می‌شوند تا عملکرد آن را بهبود بخشند:

• پوشش‌های عمومی (TiN, TiCN): برای کاربردهای پایه و افزایش مقاومت به سایش.

• پوشش‌های دما بالا (TiAlN, AlTiN): ایده‌آل برای ماشین‌کاری خشک، سرعت بالا و مواد سخت.

• پوشش‌های تخصصی (AlCrN, DLC): پوشش AlCrN برای فولاد ضد زنگ و DLC با اصطکاک بسیار کم برای آلومینیوم و گرافیت.

معرفی برندهای محبوب فرز انگشتی کارباید در ایران

در این بخش به معرفی برندهای معتبر فرز انگشتی کارباید در ایران می‌پردازیم که در تولید فرزهایی با کیفیت بالا و مناسب برای تراشکاری شناخته شده‌اند.

۱. برند یورولوی (Euroloy)

یورولوی یک برند “ایتالیایی” برجسته در تولید ابزارهای برش صنعتی است که فرزهای انگشتی کاربایدی با کیفیت بالا تولید می‌کند. یورولوی ۱۷ گروه تنوع مختلف ابزار انگشتی کارباید دارد. فرزهای انگشتی کاربایدی یورولوی به دلیل دقت بالا و عمر طولانی‌شان در بسیاری از صنایع تولیدی و ماشین‌کاری استفاده می‌شوند. این ابزارها به دلیل طراحی پیشرفته و سطح پوشش‌دهی عالی، مقاومت بسیار خوبی در برابر سایش دارند.

ویژگی‌ها و مزایا:

• دقت بالا: فرزهای انگشتی یورولوی دارای هندسه خاصی هستند که موجب دقت بالای تراشکاری می‌شود.

• عمر طولانی: با استفاده از مواد با کیفیت بالا، این ابزارها به مدت طولانی‌تری کارکرد مناسب خود را حفظ می‌کنند.

• مقاومت در برابر سایش: فرزهای انگشتی یورولوی در برابر سایش بسیار مقاوم هستند و برای کار با فلزات سخت مناسب‌اند.

۲. دوهره (Dohre)

فرزهای انگشتی کارباید برند دوهره به ویژه برای تراشکاری فلزات سخت و آلومینیوم طراحی شده‌اند. این برند به دلیل تمرکز بر دقت بالا و استفاده از فناوری‌های پیشرفته، فرزهایی با کیفیت ممتاز تولید می‌کند که برای ماشین‌کاری دقیق تمامی گروه‌های متریال بهینه شده‌اند. فرزهای دوهره از مواد کارباید مرغوب ساخته شده‌اند و برای استفاده در سرعت‌های بالا و تحت فشار زیاد بهینه هستند.

ویژگی‌ها و مزایا:

• دقت بالا در برش: فرزهای انگشتی دوهره طراحی شده‌اند تا دقت و کیفیت بالای تراش را حتی در سرعت‌های بالا فراهم کنند.

• مقاومت در برابر دما: این فرزها در برابر حرارت بالا و فشار شدید مقاوم هستند، به همین دلیل برای تراشکاری در شرایط سخت بسیار مناسب‌اند.

• کیفیت ساخت عالی: دوهره از مواد با کیفیت بالا و فن‌آوری‌های پیشرفته برای تولید فرزهای خود استفاده می‌کند.

۳. MTS

برند MTS یکی از برندهای معتبر در تولید فرزهای انگشتی کارباید است که به ویژه به دلیل قیمت مناسب و کیفیت قابل اعتماد شناخته می‌شود. فرزهای انگشتی کارباید MTS مناسب برای تراشکاری انواع متریال ها و موادهستند و به دلیل قیمت مناسب و عمر طولانی‌تری که دارند، انتخابی ایده‌آل برای صنایع متوسط به شمار می‌آیند. این فرزها از طراحی خاصی برخوردارند که باعث کاهش سایش و افزایش سرعت برش می‌شود.

ویژگی‌ها و مزایا:

• قیمت مناسب: فرزهای انگشتی MTS به دلیل قیمت مقرون به صرفه، انتخابی عالی برای صنایعی است که به دنبال ابزاری با کیفیت و اقتصادی هستند.

• عمر طولانی: مواد کارباید به کار رفته در این فرزها عمر طولانی و مقاومت بالایی در برابر سایش دارند.

• سرعت بالا در برش: این ابزارها به گونه‌ای طراحی شده‌اند که می‌توانند با سرعت‌های بالا و در شرایط کاری مختلف به بهترین نحو عمل کنند.

۴. MAP

فرزهای انگشتی کارباید MAP به ویژه برای تراشکاری آلومینیوم طراحی شده‌اند. این برند به دلیل تخصص خاص در این زمینه و کیفیت بسیار بالا در محصولات خود، محبوبیت زیادی در میان صنایع تولیدی دارد. فرزهای MAP برای ماشینکاری انواع مختلف متریال ها بهینه شده و ویژگی‌هایی مانند کاهش دمای برش و عملکرد بهینه در سرعت‌های بالا را ارائه می‌دهند. فرزهای MAP همچنین به دلیل طراحی خاص و استفاده از مواد کارباید با کیفیت بالا، بسیار مقاوم در برابر سایش و فشار هستند.

ویژگی‌ها و مزایا:

• مناسب برای تراشکاری آلومینیوم: فرزهای MAP به ویژه برای تراشکاری آلومینیوم طراحی شده‌اند و عملکرد عالی در این زمینه دارند.

• کیفیت ساخت بالا: این فرزها از مواد کارباید با کیفیت بسیار بالا ساخته شده‌اند و برای مدت طولانی کارایی عالی خود را حفظ می‌کنند.

• کاهش دمای برش: فرزهای MAP به دلیل طراحی خاص خود دمای برش را کاهش داده و از داغ شدن بیش از حد ابزار جلوگیری می‌کنند.

نتیجه‌گیری

ابزار انگشتی کارباید، یک جزء ضروری و بسیار تاثیرگذار در فرآیندهای مدرن ماشین‌کاری است. درک عمیق تکنولوژی، انواع مختلف، معیارهای انتخاب صحیح و آشنایی با برندهای معتبر، به مهندسان، ماشین کاران و مدیران تولید کمک می‌کند تا تصمیمات آگاهانه‌تری بگیرند و به نتایج بهتری دست یابند.

انتخاب هوشمندانه ابزار، استفاده صحیح از آن مطابق با بهترین شیوه‌ها و توجه به پارامترهای ماشین‌کاری، نه تنها منجر به تولید قطعات با کیفیت‌تر و دقیق‌تر می‌شود، بلکه باعث افزایش طول عمر ابزار، کاهش زمان تولید و در نهایت، کاهش هزینه‌ها و افزایش سودآوری می‌گردد. بازار ابزارهای کارباید پویا و در حال رشد است و برندهای پیشرو دائماً در حال نوآوری برای پاسخگویی به چالش‌های جدید صنعت هستند.
