عیب‌یابی جک پنوماتیک؛ علت کم‌ زور شدن جک چهار میل و رفع خرابی‌های رایج

وقتی جک پنوماتیک مثل گذشته کار نمی‌کند، اولین واکنش معمولاً افزایش فشار یا تعویض جک است؛ در حالی که بسیاری از خرابی‌ها قبل از این مرحله قابل تشخیص‌اند. کاهش قدرت، حرکت کند، نشتی هوا، کوبش انتهای کورس یا حرکت پله‌ای می‌توانند نشانه ایراد در مدار یا خود سیلندر باشند. اگر علت اصلی پیدا نشود، حتی جک نو نیز ممکن است دوباره با همان مشکل روبه‌رو شود.

در جک‌های چهارمیل، ساختار بدنه معمولاً امکان باز کردن و دسترسی به پکینگ، اورینگ، بوش و آب‌بندها را فراهم می‌کند. این ویژگی جک چهار میل را برای بسیاری از ماشین‌آلات صنعتی و خطوط تولید مناسب کرده است. با این حال هر افت قدرتی از داخل جک ناشی نمی‌شود؛ فشار ورودی، دبی هوا، شیر فرمان، شیلنگ، بار جانبی و نحوه نصب نیز مستقیماً بر عملکرد اثر دارند.

عیب‌یابی باید از عوامل ساده شروع شود و مرحله‌به‌مرحله به بخش‌های داخلی برسد. در ادامه، خرابی‌های رایج جک پنوماتیک، علت کم‌زور شدن جک 4 میل، نشتی، مشکلات پکینگ و شفت، کوشن و زمان مناسب تعمیر یا تعویض بررسی می‌شود.

قبل از باز کردن جک پنوماتیک چه چیزهایی را بررسی کنیم؟

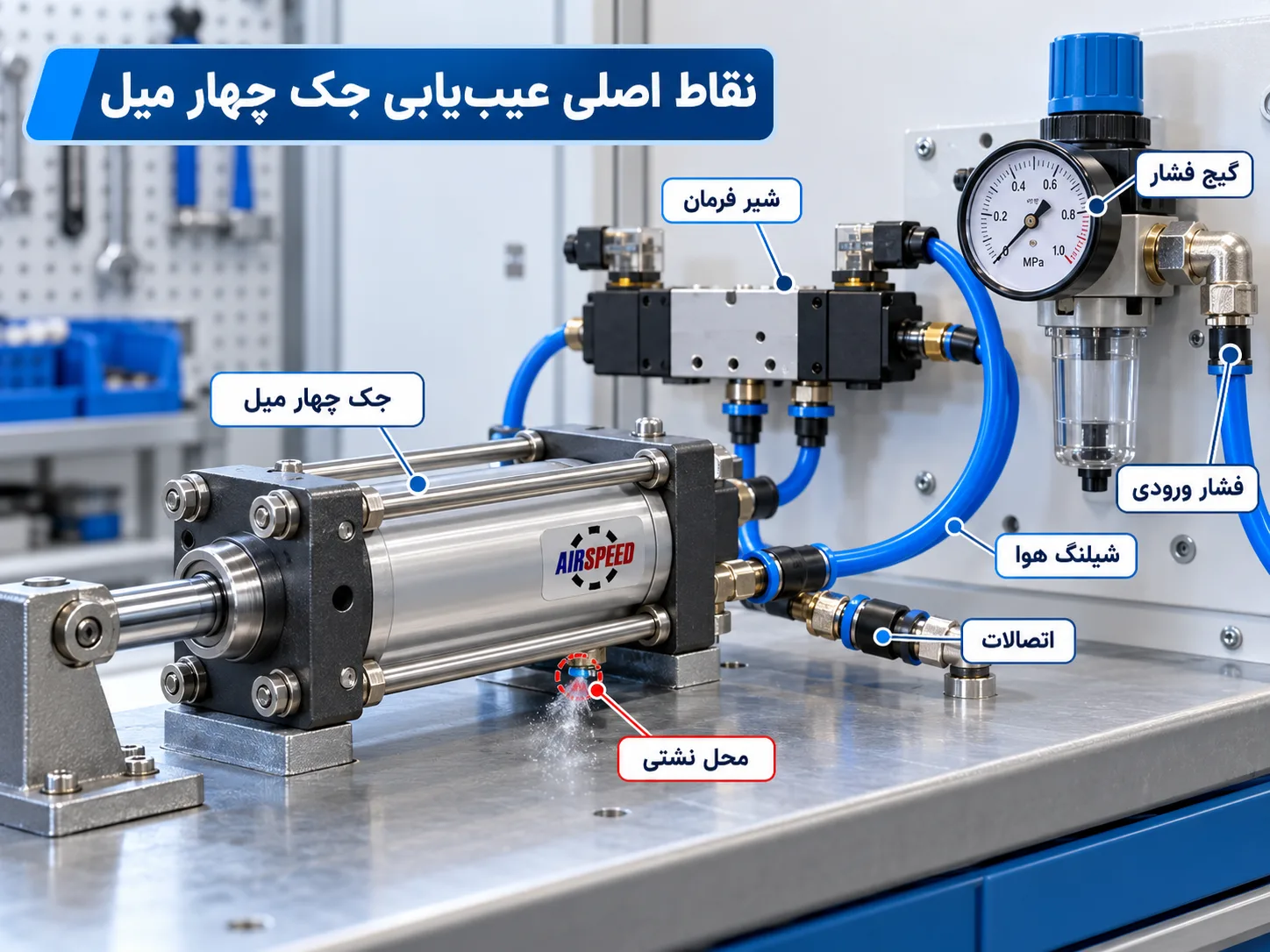

باز کردن جک نباید اولین مرحله باشد. ابتدا فشار واقعی ورودی را هنگام حرکت اندازه بگیرید، زیرا فشار مناسب در حالت سکون الزاماً به معنی دبی کافی نیست. شیلنگ خم‌شده، فیتینگ کوچک، فیلتر کثیف یا شیر فرمان نامناسب می‌تواند جریان را محدود کند و جک پنوماتیک چهار میل را کند یا ضعیف کند.

سپس نشتی‌های بیرونی را بررسی کنید. خروج هوا از کنار شفت، درپوش یا اتصالات می‌تواند نشانه خرابی آب‌بند باشد. اگر جک فقط در یک جهت ضعیف است، مسیر تخلیه و شیر کنترل سرعت همان سمت را نیز بررسی کنید. افت فشار و محدودیت جریان اغلب شبیه خرابی داخلی جک ظاهر می‌شوند.

مهم‌ترین نشانه‌های خرابی جک چهار میل

1. علت کم‌زور شدن جک چهار میل پنوماتیک

کم شدن قدرت معمولاً به سه عامل اصلی مربوط می‌شود: فشار ناکافی، نشتی داخلی یا افزایش بار مکانیکی. نیروی تئوری جک به فشار هوای ورودی و سطح پیستون وابسته است؛ بنابراین اگر فشار واقعی هنگام حرکت کاهش پیدا کند، نیروی خروجی نیز کمتر می‌شود. در عمل باید اصطکاک، افت فشار مسیر و شرایط بار را هم در نظر گرفت و فقط به عدد درج‌شده روی گیج اصلی تکیه نکرد.

نشتی داخلی زمانی رخ می‌دهد که آب‌بندی پیستون ضعیف شود و هوا بین دو سمت پیستون عبور کند. ممکن است نشتی بیرونی شنیده نشود، اما جک زیر بار قدرت خود را از دست بدهد. برای مقایسه سایز و کورس جک چهار میل پنوماتیک باید نیروی موردنیاز، فشار و طول حرکت مشخص باشد؛ انتخاب جک کوچک‌تر از نیاز، استهلاک را افزایش می‌دهد.

2. نشتی هوا از کنار شفت و خرابی پکینگ

نشتی از گلویی یکی از نشانه‌های رایج خرابی آب‌بند است. پکینگ و گردگیر بر اثر فشار، اصطکاک و آلودگی ساییده می‌شوند. تعویض پکینگ همیشه کافی نیست؛ اگر شفت خط افتاده، زنگ‌زده یا خم شده باشد، آب‌بند جدید نیز دوباره آسیب می‌بیند.

پیش از نصب سیل‌کیت، سطح شفت، بوش و داخل سیلندر را بررسی کنید. گردوغبار، رطوبت، فشار بیش از حد و بار جانبی می‌توانند عمر آب‌بندها را کاهش دهند و خرابی پکینگ را تکرار کنند.

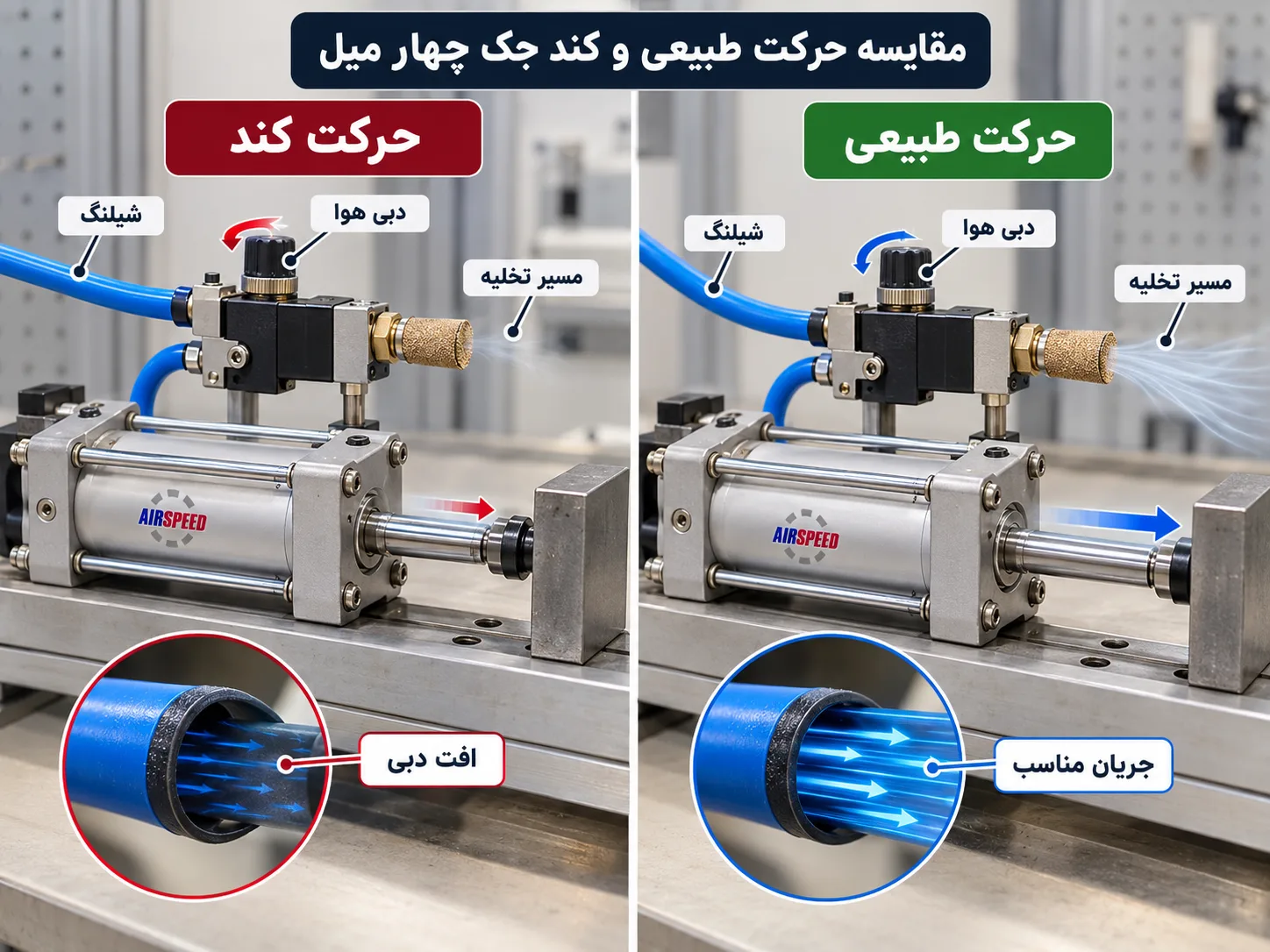

3. چرا جک پنوماتیک کند حرکت می‌کند؟

کندی حرکت همیشه نشانه کمبود قدرت نیست. اگر دبی هوا محدود باشد، پر و خالی شدن سیلندر زمان بیشتری می‌برد و جک با وجود داشتن فشار کافی، کند حرکت می‌کند. شیلنگ باریک، مسیر طولانی، فیتینگ محدودکننده، صداخفه‌کن گرفته یا شیر برقی با ظرفیت عبور پایین می‌تواند عامل اصلی باشد.

اگر جک 4 میل فقط در یک جهت کند است، مسیر همان جهت را بررسی کنید. شیر کنترل سرعت ممکن است بیش از حد بسته یا تخلیه محدود باشد. تنظیم را مرحله‌ای تغییر دهید؛ باز کردن کامل شیر می‌تواند حرکت ناگهانی و ضربه انتهای کورس ایجاد کند.

4. حرکت پله‌ای یا گیر کردن جک از کجا می‌آید؟

حرکت پله‌ای معمولاً از اصطکاک نامنظم ناشی می‌شود. آلودگی، خشکی یا آسیب آب‌بند، ناهم‌راستایی، خم شدن شفت و بار جانبی می‌توانند پیستون را متناوباً گیر بیندازند. افزایش فشار شاید موقتاً حرکت را بهتر کند، اما علت اصلی را برطرف نمی‌کند.

جک باید طوری نصب شود که نیرو در راستای محور شفت وارد شود. تحمل بار جانبی یا هدایت مکانیزم بدون گاید مناسب، فشار اضافی به بوش و شفت وارد می‌کند. در کورس‌های بلند این مسئله مهم‌تر است، زیرا احتمال خمش و ناهم‌راستایی افزایش می‌یابد.

5. علت کوبیدن جک در انتهای کورس

کوبش انتهای حرکت عمر جک و اتصالات را کاهش می‌دهد. بسیاری از مدل‌های جک پنوماتیک چهار میل کوشن قابل تنظیم دارند. کوشن با محدود کردن خروج هوا در پایان کورس، سرعت پیستون را کم می‌کند. تنظیم بیش از حد باز باعث ضربه و تنظیم بیش از حد بسته باعث کندی بخش پایانی حرکت می‌شود.

سرعت جک و کوشن باید متناسب با بار واقعی تنظیم شوند. اگر جرم متحرک زیاد، سرعت بسیار بالا یا بار جانبی شدید باشد، ممکن است ضربه‌گیر خارجی یا اصلاح مکانیزم لازم شود.

6. فشار زیاد هم می‌تواند جک را خراب کند

وقتی جک ضعیف می‌شود، افزایش فشار راه‌حل وسوسه‌کننده‌ای است. اما فشار بالاتر از محدوده مجاز می‌تواند بار بیشتری به پکینگ‌ها، درپوش‌ها و اتصالات وارد کند و ضربه انتهای کورس را شدیدتر سازد. بهتر است ابتدا علت افت قدرت مشخص شود و سپس فشار مطابق مشخصات مدار تنظیم گردد.

در انتخاب جک پنوماتیک 4 میل باید قطر، کورس، فشار، نیروی موردنیاز، سرعت و نصب هم‌زمان بررسی شوند. قطر بیشتر معمولاً نیروی بیشتری در فشار یکسان ایجاد می‌کند، اما مصرف هوا نیز بالا می‌رود و مدار باید توان تأمین آن را داشته باشد.

7. چه زمانی جک چهار میل تعمیر شود و چه زمانی تعویض؟

اگر خرابی به پکینگ، اورینگ، گردگیر یا بوش محدود باشد و شفت و سیلندر سالم باشند، تعمیر معمولاً منطقی است. ساختار بسیاری از جک‌های چهارمیل امکان دمونتاژ را فراهم می‌کند. اما خم‌شدگی شدید شفت، آسیب عمیق سیلندر، تغییر شکل بدنه یا هزینه تعمیر نزدیک به قیمت جک نو، تعویض را منطقی‌تر می‌کند.

قبل از سفارش جایگزین، قطر، کورس، نوع نصب، رزوه شفت، سایز پورت و فضای موجود دستگاه را ثبت کنید. مدل ظاهراً مشابه ممکن است در جزئیات نصب یا ابعاد تفاوت داشته باشد. مشاهده سایزبندی‌های جک چهار میل می‌تواند برای مقایسه گزینه‌ها مفید باشد، اما انتخاب نهایی باید با مشخصات ماشین و بار واقعی تطبیق داده شود.

چک‌لیست سریع عیب‌یابی جک پنوماتیک چهار میل

• فشار واقعی را هنگام حرکت جک اندازه بگیرید.
• شیلنگ، فیتینگ و مسیر تخلیه را از نظر گرفتگی بررسی کنید.
• نشتی خارجی اطراف شفت و درپوش‌ها را کنترل کنید.
• شیر فرمان و شیر کنترل سرعت را بررسی کنید.
• بار جانبی و هم‌راستایی مکانیکی را کنترل کنید.
• تنظیم کوشن را در هر دو انتهای کورس بررسی کنید.
• در صورت باز کردن جک، شفت و سطح داخلی سیلندر را قبل از تعویض پکینگ بازرسی کنید.

سوالات متداول درباره خرابی جک چهار میل

چرا جک پنوماتیک کم‌زور می‌شود؟

افت فشار، نشتی داخلی یا خارجی، محدودیت جریان هوا، خرابی شیر فرمان، بار بیشتر از ظرفیت و اصطکاک مکانیکی از علت‌های رایج هستند. فشار باید هنگام حرکت و زیر بار اندازه‌گیری شود.

آیا جک چهار میل پنوماتیک قابل تعمیر است؟

در بسیاری از مدل‌ها بله. ساختار چهارمیل معمولاً امکان باز کردن سیلندر و تعویض پکینگ، اورینگ و بعضی قطعات داخلی را فراهم می‌کند، مشروط بر اینکه شفت و بدنه آسیب جدی ندیده باشند.

علت نشتی باد از کنار شفت چیست؟

فرسودگی پکینگ گلویی، آسیب گردگیر یا خط و خوردگی روی شفت می‌تواند عامل نشتی باشد. فقط تعویض پکینگ بدون بررسی سطح شفت ممکن است باعث تکرار سریع مشکل شود.

چرا جک چهار میل در انتهای کورس ضربه می‌زند؟

سرعت زیاد، تنظیم نامناسب کوشن یا بار متحرک سنگین از دلایل رایج است. ابتدا سرعت و کوشن بررسی شوند و در بارهای سنگین، طراحی مکانیکی و ضربه‌گیر نیز ارزیابی شود.

تعمیر جک بهتر است یا تعویض آن؟

اگر خرابی محدود به آب‌بندها و قطعات مصرفی باشد، تعمیر معمولاً منطقی است. در صورت خم شدن شدید شفت، آسیب عمیق سیلندر یا نزدیک شدن هزینه تعمیر به قیمت جک نو، تعویض گزینه بهتری خواهد بود.

جمع‌بندی

عیب‌یابی جک پنوماتیک از اندازه‌گیری فشار و مسیر هوا شروع می‌شود. افت فشار، نشتی، محدودیت دبی می‌توانند جک چهار میل را ضعیف کنند. بررسی و انتخاب سایز مناسب، خرابی را کاهش می‌دهد و عمر جک را افزایش می‌دهد.
